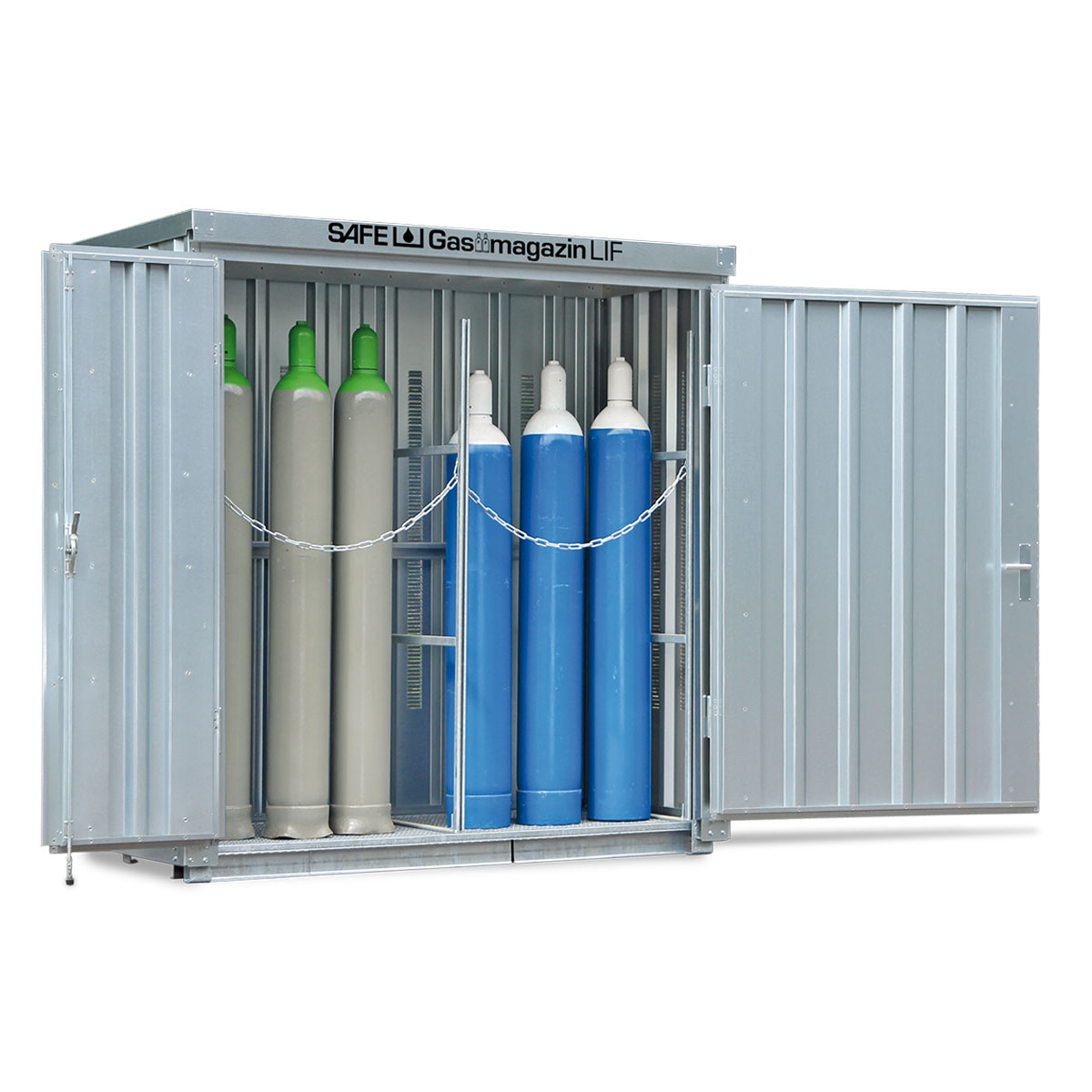

SAFE Gasmagazin 224 LIF verzinkt, montiert, mit Gitterrostboden

CHF 4’920.00*

Lieferung frei Haus

Lieferzeit 3-4 Wochen

Stk.
Artikel-Nummer: 22876
Service

Lieferung frei Haus

Zertifizierte Qualität
Produktinformationen "SAFE Gasmagazin 224 LIF verzinkt, montiert, mit Gitterrostboden"

Türmaß BxH: 1.800 x 1.890 mm
Außenmaß BxTxH: 2.100 x 1.140 x 2.250 mm
Innenmaß BxTxH: 2.000 x 970 x 2.000 mm
Dachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)
Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3
Gewicht: ca. 292 kg

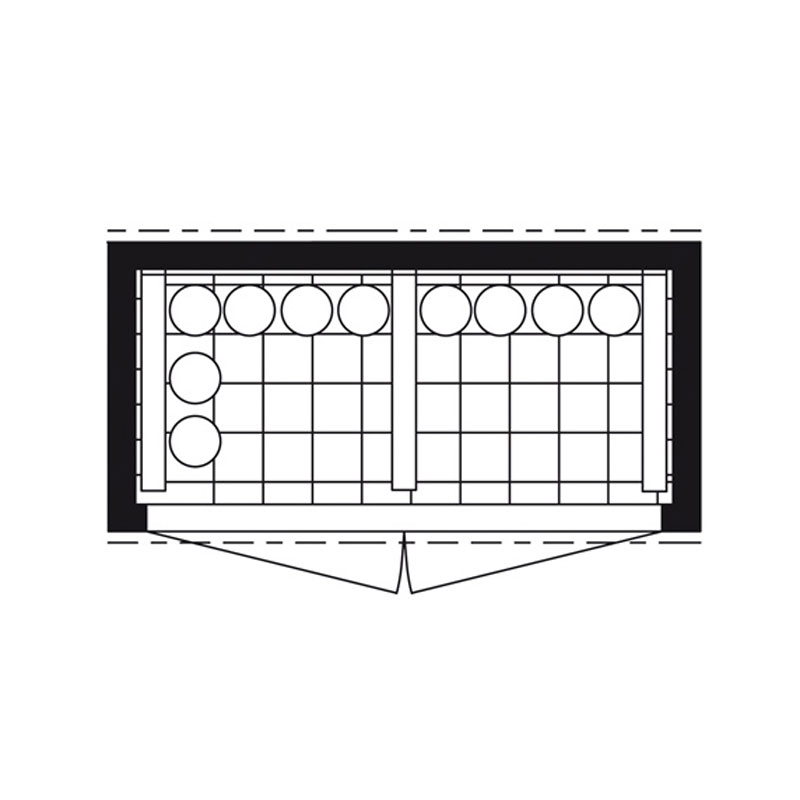

Lagerkapazität: 24 Flaschen technische Gase 50 l
oder: 14 Flaschen Propangas 33 kg
oder: 40 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)

gebaut unter Berücksichtigung der TRGS 510

Technische Beschreibung:
Außenmaße ohne Berücksichtigung von Anbauten
Innenmaße ohne Berücksichtigung von Einbauten
Wand: sendzimirverzinktes vertikales Trapezblech
Dach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der Längsseite
Tür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißt
Türanschlag DIN rechts
Boden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²
Anschlusspunkt zur Erdung
Haltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinkt

Einsatzgebiet:
zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510

Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhalten

Aufstellort:
Außenaufstellung
montierte Ausführung

Statische Grundlagen:
prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen
- DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung)
- DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),
- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)

Zertifikate:
- Gütesiegel Sicher mit System der Berufsgenossenschaft
- DIN ISO 9001 Zertifizierung
- CE Kennzeichnung

Kundenseitige Leistungen:
- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206
- Aufstellung, Ausrichtung und Verankerung
- Erdungsanschluss
- Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

Hersteller: SÄBU
Hersteller-Artikelnr: 11765
Innenmaße (BxTxH): 2000 x 970 x 2000 mm
Eigengewicht (kg): 200.0000
Kapazität: 24 Flaschen technische Gase 50 l

Zubehör

Heizmantel für Gasflaschen mit Digitalthermostat mit Heizbereich 0-40°C
Größe (ØxH): 860 x 1050 mmSchutzart: IP40Digitalthermostat mit Heizbereich 0-40°Cmit Silikon imprägniertes GewebeIsolierung aus GlaswolleTeflon-Heizdrahtverstellbare Schnellverschlüsse3 Meter Netzkabel (kein Stecker)SicherheitsthermostatBei der Arbeit in Laboren oder anderen Industrien ist ein konstanter Gasfluss erforderlich. Normalerweise ist das Gas aus unter Druck stehenden Flaschen zugeführt, wo die Gase in flüssiger Form gelagert werden.Sinkt der Füllstand der Flüssiggase schnell ab, kann eine Vereisung am Zylinder auftreten, was die Durchflussmenge deutlich beeinflusst.Durch die Installation des Gasflaschen-Heizmantels können Sie Frostbildung verhindern und sichern die konstante und stabile Durchflussmenge, die für Ihren Prozess erforderlich ist. Dies ist besonders wichtig bei Verwendung von Kalibriergasen, wo Wiederholbarkeit entscheidend ist.Ausgestattet mit einem einfach zu bedienenden digitalen Thermostat mit einem Heizbereich von 0 - 40ºC ist dieser Heizmantel ideal für viele Gasarten.Der Heizmantel für Gasflaschen zeichnet sich durch eine besonders stabile, langlebige und hochwertige Leichtbauweise aus. Die Schnellverschlüsse ermöglichen es, die Heizung einfach am Gaszylinder anzubringen.Das strapazierfähige Material und die sichere Installation des Heizmantels macht es auch optimal für den Transport.
Artikel-Nummer: 10290

CHF 1’240.00*
Heizmantel für Gasflaschen mit Digitalthermostat mit Heizbereich 0-90°C
Größe (ØxH): 860 x 1050 mmSchutzart: IP40Digitalthermostat mit Heizbereich 0-90°Cmit Silikon imprägniertes GewebeIsolierung aus GlaswolleTeflon-Heizdrahtverstellbare Schnellverschlüsse3 Meter Netzkabel (kein Stecker)SicherheitsthermostatBei der Arbeit in Laboren oder anderen Industrien ist ein konstanter Gasfluss erforderlich. Normalerweise ist das Gas aus unter Druck stehenden Flaschen zugeführt, wo die Gase in flüssiger Form gelagert werden.Sinkt der Füllstand der Flüssiggase schnell ab, kann eine Vereisung am Zylinder auftreten, was die Durchflussmenge deutlich beeinflusst.Durch die Installation des Gasflaschen-Heizmantels können Sie Frostbildung verhindern und sichern die konstante und stabile Durchflussmenge, die für Ihren Prozess erforderlich ist. Dies ist besonders wichtig bei Verwendung von Kalibriergasen, wo Wiederholbarkeit entscheidend ist.Ausgestattet mit einem einfach zu bedienenden digitalen Thermostat mit einem Heizbereich von 0 - 90ºC ist dieser Heizmantel ideal für fast alle Gasarten - zum Beispiel SF6, Propan, Stickstoff, Sauerstoff, BCl3, WF6 und HF.Der Heizmantel für Gasflaschen zeichnet sich durch eine besonders stabile, langlebige und hochwertige Leichtbauweise aus. Die Schnellverschlüsse ermöglichen es, die Heizung einfach am Gaszylinder anzubringen.Das strapazierfähige Material und die sichere Installation des Heizmantels macht es auch optimal für den Transport.
Artikel-Nummer: 10291

CHF 1’240.00*
